Onderwaterbeton Zeesluis IJmuiden

Speciaal onderwaterbeton voor de bodem van de sluiskolk

15 December 2020

Toen de sluiskolk van Zeesluis IJmuiden op diepte was gebaggerd, is de grindlaag aangebracht. Hierna kon OpenIJ starten met de stort van speciaal onderwaterbeton, om onderwater te kunnen storten. Op de bodem van Zeesluis IJmuiden wordt 30.000 m3 beton gestort.

Dit is de grootste betonstort in de bouw van de zeesluis. Projectcoördinator Hans Buur en werkvoorbereider Glenn Beugelsdijk van OpenIJ waren bij het storten betrokken en vertellen over het onderwaterbeton en de stort.

Hoe komt beton onder water?

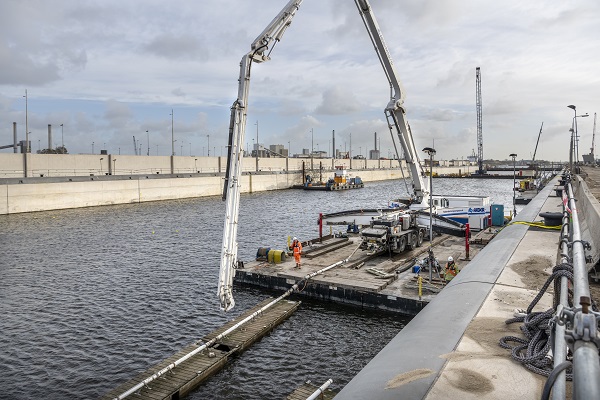

Om het beton onder water te krijgen, gebruikt OpenIJ een betonpomp en speciaal onderwaterbeton. Maar hoe werkt dat dan onder water? Hans: ‘Een betonpomp op een ponton in de sluiskolk pompt het beton via een grote buis van 20 meter naar de bodem van de sluiskolk. Bovenaan en onderaan die buis zit een dobber. De dobber aan de onderkant van de buis zorgt dat de buis net boven de grindbodem dobbert. Als de dobber aan de bovenkant van de buis op een gegeven moment boven het waterpeil uitkomt, dan weten we dat we beneden op de bodem genoeg beton hebben gestort. Uiteindelijk komt de sluisbodem op -18 meter NAP diepte.’

Glenn: ‘Om het proces te begeleiden is onder water ook een duiker aanwezig. Hij ziet hoe het beton uit de buis komt en kijkt of alles goed gaat. Via de portofoon houdt hij contact met de betonstorter. Die staat op het ponton in het water.’

De grootste betonstort van de zeesluis

De stort van de betonlaag op de bodem van de sluiskolk is met 30.000 m3 de grootste stort van Zeesluis IJmuiden. Om dit voor elkaar te kunnen krijgen, is een strakke planning gemaakt. Hans: ‘We hadden vier weken lang de tijd om te storten. Daarom hebben we de bodem verdeeld in storts van 7.500 m3 per week. We stortten van maandag tot en met donderdag, 24 uur per dag. Vrijdag en zaterdag gebruikten we dan om de week daarna voor te bereiden.’

100m3 beton per uur

Het beton wordt gemaakt op de bouwplaats zelf. Glenn: ‘We hebben een betoncentrale op de bouwplaats. Deze centrale maakt 100 m3 beton per uur. Met betonmixers wordt het beton naar de pomp gereden. We hebben continu 5 betonmixers rondrijden. Daardoor komt elke 5 minuten een volle betonmixer aan bij de betonpomp. Die pompt het beton naar het ponton in de sluiskolk van de zeesluis. Vanuit daar gaat het beton naar beneden.’

Loskade

Voor de aanvoer van beton wordt een speciale loskade ingericht. Hans: ‘De betonleverancier zorgt voor een duidelijke scheepvaartplanning, zodat scheepvaart zo min mogelijk hinder heeft van de levering van grondstoffen bij Zeesluis IJmuiden.’

Corona-maatregelen

Aan zo’n grote stort zitten een hoop uitdagingen. Glenn: ‘Een bijzondere uitdaging was de organisatie van de stort met inachtneming van coronaregels. Hierdoor moesten we met veel extra maatregelen rekening houden. In het voortraject hadden we dit al uitgebreid besproken. We hebben gewerkt volgens de geldende RIVM-richtlijnen.’

Geslaagde stortperiodes

Na alle stortperiodes kijken Glenn en Hans tevreden terug op het proces. Glenn: ‘Onderwaterbeton is echt een speciaal soort en anders dan ander beton. Dat vraagt veel voorbereiding en ook dit is hier heel goed gegaan.’

Hans: ‘Je doet het samen met verschillende partijen. Het is mooi om te zien hoe zo’n samenwerking zo’n resultaat oplevert. Het succes hebben we met elkaar behaald.’
